Sa pagmamanupaktura ng amag, ang "mataas na katumpakan" ay isa sa mga terminong madalas itinapon ng mga tao, ngunit sa sahig ng tindahan, maaari itong mangahulugan ng ibang bagay. Mula sa mga taon ko sa pagtatrabahomga hulma ng connectorat optical parts, ang mataas na katumpakan ay hindi lamang isang numero sa isang drawing—ito ay tungkol sa kung paano kumikilos ang isang amag sa paulit-ulit na pagtakbo at kung gaano karaming pagsasaayos ang kailangan nito sa panahon ng trial fitting.
Naaalala ko ang isang proyekto kung saan ang isang karaniwang insert ay mukhang maayos sa papel. Ang mga unang ilang shot ay okay, ngunit sa ikatlong batch, ang maliliit na misalignment ay nagdulot ng flash sa mga gilid. Nagpalitan kami ng precision insert, at biglang nawala ang problema. Iyan ay kapag ito ay talagang nag-click para sa akin: ito ay hindi tungkol sa pagiging perpekto sa papel, ito ay tungkol sa katatagan sa produksyon.
Para sa isang detalyadong paghahambing, tingnanMga Precision Insert kumpara sa Mga Karaniwang Insert
.
Ang pagpaparaya ay madalas na hindi maintindihan. Ang ilang mga inhinyero ay nag-iisip na ang mas mahigpit ay palaging katumbas ng mas mahusay, ngunit sa katotohanan, ang mga pagpapaubaya ay kailangang tumugma sa aplikasyon.
Halimbawa, minsan naming sinubukan ang ±0.002 mm sa isang tampok na hindi kritikal sa pagpoposisyon. Ang gastos sa machining ay tumaas, at ang bahagi ay hindi gumaganap nang mas mahusay. Sa kabilang banda, ang mga kritikal na reference na ibabaw ay nangangailangan ng ±0.005 mm o mas mahigpit. Ang pagkakaiba ay consistency, hindi lang ang bilang.
Gusto naming isipin ito bilang angkop na mga piraso ng puzzle. Kung ang mga gilid ay masyadong maluwag, ang amag ay nagbabago. Masyadong masikip, at nahihirapan ka sa panahon ng pagpupulong. Sa alinmang paraan, nagkakahalaga ito ng oras at maaaring magpakilala ng stress na nagpapaikli sa buhay ng tool. Ang tamang pagpapaubaya—kung saan ito ay talagang mahalaga—ang lansihin.

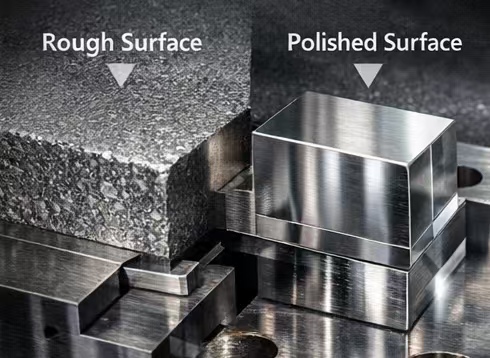

Madalas na minamaliit ang pagtatapos sa ibabaw. Ang isang pinakintab na ibabaw ay hindi lamang mukhang maganda; nakakaapekto ito kung paano dumudulas ang mga pagsingit, kung paano kumakalat ang pagkarga, at kung paano nangyayari ang pagkasira sa paglipas ng panahon.
Sa pagsasagawa, tumutuon kami sa mga functional na surface: mga sealing area, contact face, at nakikitang surface ng produkto. Ang mga panloob na lugar na hindi hawakan ang plastik o iba pang mga pagsingit ay hindi nangangailangan ng matinding polish. Nakakita ako ng mga kaso kung saan ginawa ang mirror finish sa lahat ng dako, ngunit hindi ito nagpahusay sa performance—nagpataas lang ito ng gastos at lead time.
Tingnan moMga Precision Insert kumpara sa Mga Karaniwang Insert
para sa mga tunay na halimbawa sa mundo kung paano nakakaapekto ang surface finish sa pag-uugali ng amag.
Ang pag-uulit ay kung ano ang naghihiwalay sa isang tunay na insert ng katumpakan mula sa isang karaniwang isa. Hindi sapat na ang isang insert ay magkasya nang isang beses; kailangan nitong bumalik sa parehong posisyon pagkatapos ng pag-disassembly, paglilinis, o pagpapalit ng bahagi.

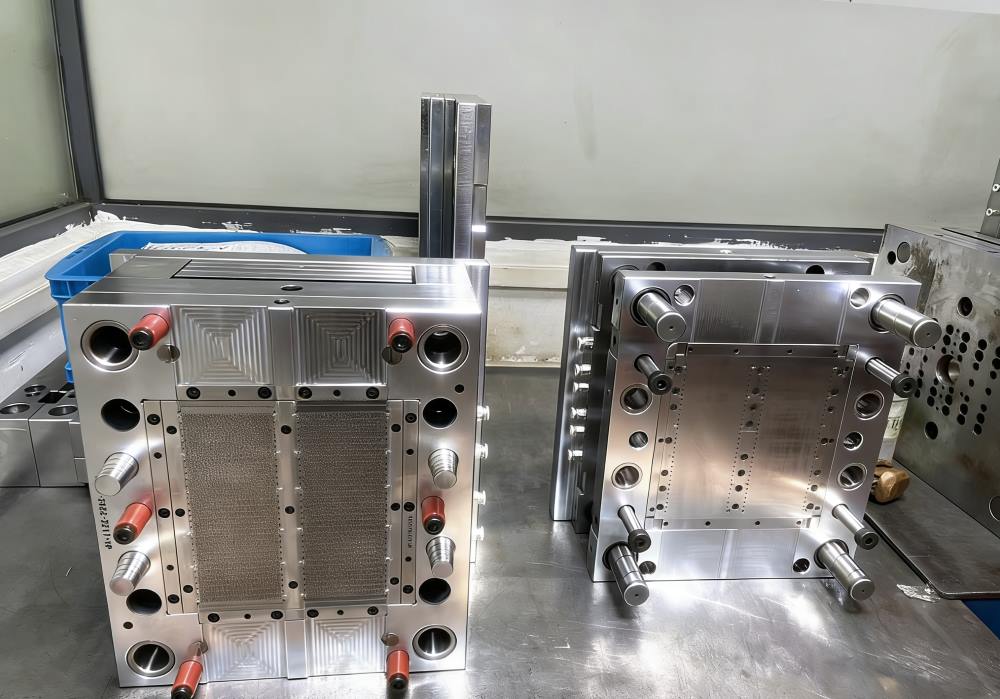

Connector molds atoptical na bahagiay lalo na sensitibo. Ang 0.01 mm shift sa alignment ay maaaring humantong sa mga may sira na produkto o tumaas na flash. Sa aking karanasan, ang pagsuri sa pag-uulit bago gumawa sa isang disenyo ay nakakatipid ng mga oras sa mga pagsasaayos ng pagsubok.
Minsan, minarkahan pa nga namin ang mga gilid ng sanggunian at gumagawa ng maramihang pag-assemble-disassembly cycle sa workshop para i-verify ito. Ito ay nakakapagod, ngunit ang halaga ng paglaktaw nito ay mas mataas sa produksyon.
Para sa higit pa sa connector molds, tingnanMga Bahagi ng Precision Mold para sa Connector Molds
.

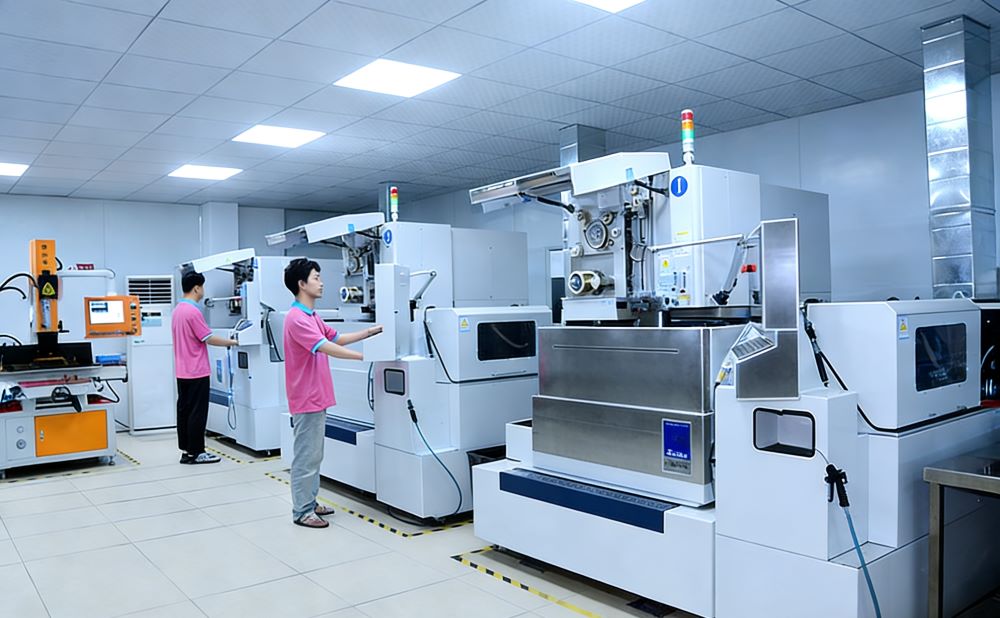

Ang mga guhit ang target, ngunit ginagawa itong totoo ng machining. Ang katatagan ng makina ng CNC, mga parameter ng pagputol, pagkasuot ng tool, at mga thermal effect ay lahat ay may papel. Kahit na ang isang perpektong dinisenyo na insert ay maaaring masira kung ang proseso ay hindi kontrolado.

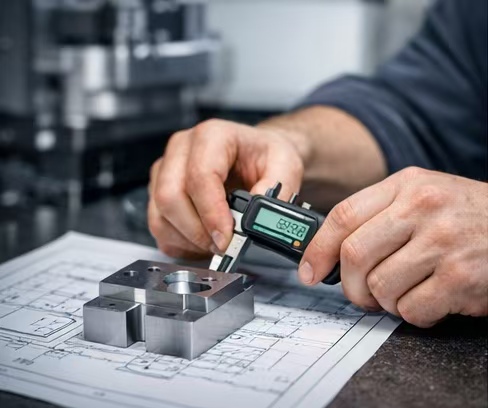

Ang inspeksyon ay isa pang kritikal na punto. Ang pagsuri sa mga sukat lamang sa pagtatapos ng produksyon ay kadalasang nakakaligtaan ng drift sa panahon ng machining. Sinusukat namin ang mga kritikal na dimensyon sa maraming yugto upang maagang mahuli ang mga isyu.
Mataas na precision machiningay hindi tungkol sa mga magarbong makina lamang—ito ay tungkol sa isang paulit-ulit, kinokontrol na proseso. Nalaman namin na ang pagkakapare-pareho ng proseso ay kadalasang mas mahalaga kaysa sa ganap na pagpapaubaya.
Hindi lahat ng amag ay nakikinabang mula sa matinding katumpakan. Ang paggamit ng mataas na katumpakan na mga pagsingit para sa mga simpleng plastic housing ay labis-labis na. Pinatataas nito ang gastos at lead time nang hindi pinapabuti ang katatagan ng produksyon.
Ang mga pagsingit ng katumpakan ay kinakailangan kapag:
Direktang nakakaapekto sa kalidad ng produkto ang katumpakan ng dimensyon
Ang maraming mga bahagi ay dapat magkasya nang perpekto
Ang amag ay tatakbo sa daan-daang libong cycle
Sa mas simpleng mga hulma, ang mga karaniwang pagsingit na may mga makatwirang pagpapaubaya ay kadalasang gumaganap nang maayos. Ang pagpili ng tamang antas ng katumpakan batay sa aplikasyon, materyal, at dami ng produksyon ay ang mas matalinong diskarte.
Mataas na katumpakan pagsingit ng amagay hindi tinukoy ng iisang numero o surface finish. Ang mga ito ay resulta ng tolerance control, kalidad ng ibabaw, fit, repeatability, at proseso ng machining na nagtutulungan.
Mula sa aking pananaw, ang layunin ay hindi paghabol sa pinakamaliit na pagpapaubaya. Ito ay tungkol sa pagkamit ng pare-pareho, mahuhulaan, at matatag na pagganap kung saan ito ay talagang mahalaga—pagbabawas ng mga pagsasaayos ng pagsubok, pag-iwas sa mga depekto, at pagpapanatiling maayos na tumatakbo ang mga amag.
Para sa karagdagang gabay, suriinHigh Precision Machining at Mga Bahagi ng Precision Mould upang makita kung paano nalalapat ang mga prinsipyong ito sa iba't ibang amag.
